Motor Reduksi Dc Tanpa Sikat Melangkah
Deskripsi Produk
| tipe produk | CHS-GM15BY melangkah motor reduksi dc tanpa sikat |
| Ukuran | Φ15*20.5mm (tidak termasuk panjang sumbu) |
| Panjang poros | Poros keluar satu arah 10mm (dapat disesuaikan) |
| Diameter poros | Poros tipe D 3mm |
| Tegangan | DC 5-12V |
| Berat | Sekitar 13g |
| Aplikasi |
Tongkat selfie cerdas, dudukan kamera cerdas, Sudut kamera robot cerdas, robot miniatur cerdas, dll |
Motor roda gigi DC tanpa sikat adalah jenis motor yang efisien, andal, dan memiliki kebisingan rendah, yang banyak digunakan pada peralatan rumah tangga, robot, model pesawat terbang, dan bidang lainnya.
Pertama-tama, efisiensi motor roda gigi DC tanpa sikat adalah salah satu keunggulan terbesarnya, dan lebih efisien daripada motor DC sikat tradisional.
Kedua, motor roda gigi DC brushless juga memiliki karakteristik keandalan yang tinggi. Strukturnya relatif sederhana, tidak ada bagian yang mudah aus seperti kuas dan kuas, sehingga umurnya lebih lama. Pada saat yang sama, karena mode penggerak AC, motor memiliki stabilitas yang lebih tinggi dan cocok untuk lingkungan kerja dengan beban tinggi dan beban berat.
Gambar Detil
Masukkan parameter motor stepper
| POLA | CHS-15OLEH-M3015 |
| TEGANGAN TERTINGKAT | 5 V DC (IC PENGEMUDI:16219) | SAAT INI PER FASE | 160mA / FASE |
| RESISTENSI GULUNGAN | 30±7% ohm / FASE | TIDAK ADA FASE | 2 FASE |
| SUDUT LANGKAH | 18 derajat / LANGKAH | METODE EKSITASI | 2 FASE EKSITASI |
| MODE MENGEMUDI | PENGGERAK BIPOLAR | INDUKTANSI KOIL | 9,5 mH / FASE |
| TORSI TARIK KELUAR |
LEBIH DARI 4 gf-cm PADA 500 pps |
MEMEGANG TORSI |
LEBIH DARI 16 gf-cm AT 0 hal |
|
FREKUENSI RESPON MAKS |
LEBIH DARI 1200 hal | FREKUENSI MULAI MAKS | LEBIH DARI 900 hal |
|
KELAS ISOLASI |
KELAS E UNTUK GULUNGAN | KEKUATAN ISOLASI | 100 V AC SELAMA SATU DETIK |
|
RESISTENSI ISOLASI |
50MΩ DC 500V | SUHU OPERASIONAL | -0 - +55 derajat |
Parameter keluaran motor deselerasi
| Model: Motor Stepper CHS-GM15BY BLDC |
| Tegangan: DC 5.0V (IC Driver:L6219) |
| TIDAK. fase | 2 fasa 4 kabel | ||||||||
| Perbandingan | 1: 10 | 1: 20 | 1: 30 | 1: 50 | 1: 100 | 1: 150 | 1: 210 | 1: 298 | 1: 30 |
| Perbandingan | 9.68 | 19.36 | 29.47 | 51.1 | 99.3 | 150.96 | 209.76 | 297.9 | 379.16 |
| Sudut langkah | 1.86 derajat | 0,93 derajat | 0.61 derajat | 0.35 derajat | 0.18 derajat | 0.12 derajat | 0.086 derajat | 00,06 derajat | 0.047 derajat |
| Kecepatan 1000PPS (rpm) | 300 | 200 | 100 | 60 | 30 | 20 | 14 | 10 | 8 |
| Fase Saat Ini | 150mA / FASE | ||||||||
| Resistensi Fase | 30±7% ohm / FASE | ||||||||
| Induktansi Fase | 9,5 mH / FASE | ||||||||
| Torsi Penahan (kgf.cm) | 0.14 | 0.28 | 0.42 | 0.70 | 1.40 | 2.10 | 2.90 | Maksimum yang diperbolehkan 3.0kgf.cm |
|
| Tarik keluar Torsi (kgf.cm) | 0.04 | 0.08 | 0.12 | 0.20 | 0.40 | 0.60 | 0.84 | 1.20 | 1.50 |
| Frekuensi awal maksimum | LEBIH DARI 1200 PPS | ||||||||
| Frekuensi slewing maks | LEBIH DARI 900 PPS | ||||||||
Pengepakan & Pengiriman
KEMASAN:
Kemasan karton standar ekspor.
WAKTU PENGIRIMAN:
3-20 hari setelah konfirmasi pesanan, tanggal pengiriman detail harus ditentukan sesuai dengan
musim produksi dan jumlah pesanan.
PERHATIAN:
Jika dokumen bea cukai khusus diperlukan, silakan hubungi kami terlebih dahulu untuk konfirmasi.
Tag populer: melangkah motor reduksi dc brushless, Cina, produsen, pabrik, disesuaikan, grosir, massal, dalam stok
You Might Also Like
12v 24v Brushless DC Gear 3525 Motor Dengan Drive Ba...
37mm Torsi Tinggi Kecepatan Rendah DC Brushless Gear...
37mm Brushless DC Motor Dc12v/24v Cw/ccw 10rpm 1300rpm
37mm BLDC 107rpm Gear Reduction Silent Brushless Motor
Built-in Drive Brushless 24v 12rpm 2430 Worm Gear Motor

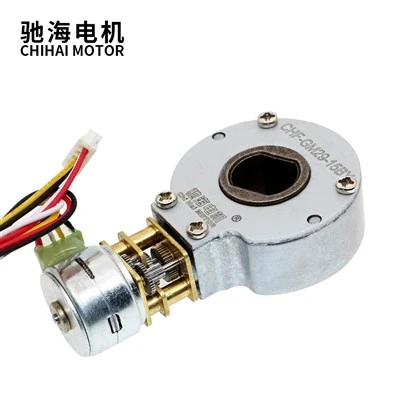

Motor Stepping Brushless Empat Kawat Dua Fase
